توضیحات

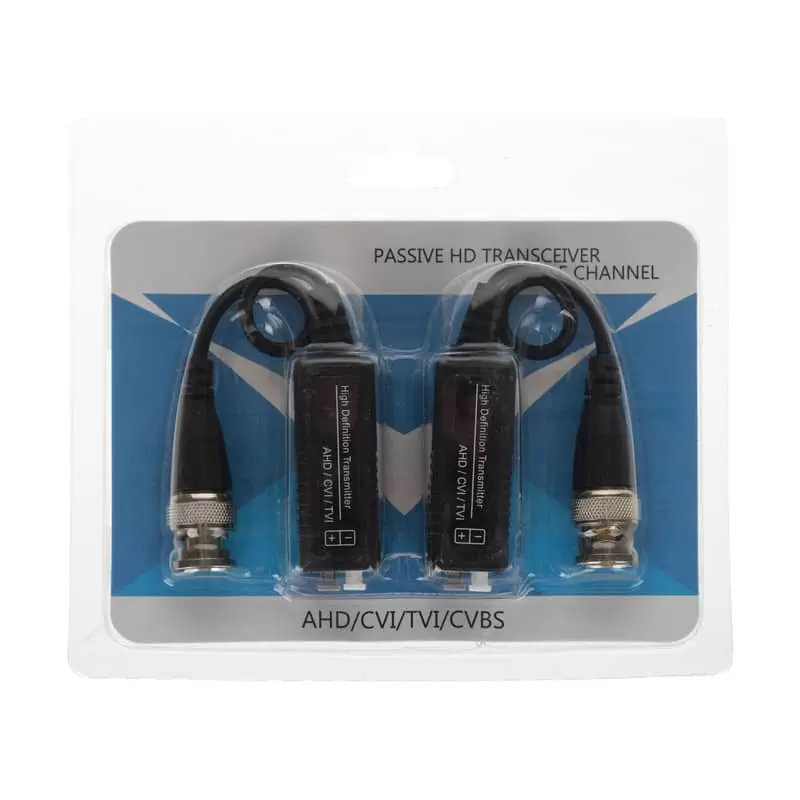

HDT 4MP 300M Video Balun
ویدیو بالن 4MP 300M مدل HDT
مشخصات فنی
- وزن
۶۶ گرم - ابعاد
13.7×11.6×3 میلی متر - رزولوشن
4 مگاپیکسل - سیگنال انتقال
720P/1080P - فاصله انتقال
300 متر - سازگار با
AHD/CVI/TVI - فاصله انتقال AHD/CVI
300 متر - فاصله انتقال TVI
200 متر - نوع کابل شبکه
UTP CAT 5/5e/6 - امپدانس کابل UTP 100 اهم امپدانس کابل BNC 75 اهم جنس ABS
- استانداردها
FC CE RoHS
سایر توضیحات ویدیو بالن 4MP 300M
ویدئو بالن 4MP 300M یک دستگاه کارآمد برای انتقال سیگنالهای ویدئویی با کیفیت بالا در سیستمهای نظارت تصویری است.
این دستگاه بهطور خاص برای انتقال سیگنال از دوربینهای مداربسته به دستگاههای ضبط ویدئویی (DVR/NVR)
در فواصل طولانی طراحی شده و از کابلهای شبکه برای انتقال دادهها استفاده میکند.
رزولوشن:
این ویدئو بالن از رزولوشن 4 مگاپیکسل پشتیبانی میکند و تصاویر را با کیفیت بالا و وضوح مناسب منتقل میکند.
پشتیبانی از سیگنالهای 720P و 1080P نیز آن را به یک انتخاب مناسب برای سیستمهای دوربین مداربسته با کیفیت تصویر HD تبدیل کرده است.
فاصله انتقال:
در حالت AHD و CVI، این دستگاه قادر است سیگنال ویدئویی را تا 300 متر از طریق کابلهای UTP CAT 5/5e/6 منتقل کند.
این فاصله در حالت TVI به 200 متر کاهش مییابد، اما همچنان برای بسیاری از کاربردهای نظارتی مناسب است.
سازگاری گسترده:
ویدئو بالن با استانداردهای AHD، CVI و TVI سازگار است و این امکان را فراهم میکند که در سیستمهای مختلف نظارتی استفاده شود.
نوع کابل و امپدانس:
این دستگاه از کابلهای UTP CAT 5/5e/6 برای انتقال سیگنال استفاده میکند که امپدانس آنها برابر با 100 اهم است.
همچنین، امپدانس کابل BNC برابر با 75 اهم است که تضمینکننده کیفیت بالای انتقال ویدئو بدون افت سیگنال میباشد.
ویدیو بالن High Definition Transmitter Video balun مدلHDT
از ویدئو بالن در سیستم کابل کشی با کابل شبکه و کابل زوج استفاده می شود.
تکنسین دوربین مدار بسته می تواند با یک کابل شبکه 4 دوربین را به صورت صاف و فاقد نویز تصویر دهی نماید.
ویدئو بالن HDT دارای یک فرستنده و یک گیرنده می باشد.
فرستنده سمت دوربین نصب می شود و گیرنده در سمت دستگاه DVR نصب می شود.
کار اصلی ویدئو بالن در سیستم های مدار بسته این است که به جای کابل کواکسیال از کابل شبکه و یا زوج استفاده بشود.
ویژگی های ویدیو بالن HDT
از ویدئو بالن در مسیر های پر نویز و صنعتی، در مسیر هایی با متراژ بالا،
در مسیر های اسانسور و در کل جهت دریافت تصویری صاف و بدون نویز و کاهش حجم کابل کشی استفاده می شود.
ویدیو بالون HDT قابلیت ساپورت AHD/HDCVI/HDTVI/Analog را دارد.
برد این ویدیو بالن برای آنالوگ و CVI/AHD در حدود 300 متر و برای TVI در حدود 200 متر می باشد.
در ادامه به معرفی مختصر ویدئو بالن های که در فروشگاه اینترنتی نیک نام تِک ارائه شده است می پردازیم:
ویدئو بالن 300 متری
ویدئو بالن 300 متری دستگاهی است که میتوانید تصاویر دوربین مداربسته را از پورت BNC DVR بر روی نمایشگر با پورت BNC منتقل نمایید.
انتقال تصویر توسط کابل شبکه CAT5/5e/6 انجام میگیرد . سعی کنید از کابل شبکه مرغوب و از جنس مس استفاده نمایید.
ویدئو بالن نیازی به برق ندارد و با سیگنال AHD/CVI/TVI سازگاری دارد و از رزولوشن 720P/1080P پشتیبانی میکند
ویدئو بالن دارای دو سرعت 200 متر برای TVI و 300 متر برای CVI/AHD می باشد.
به ویدئو بالن تبدیل SDI به LAN و یا تبدیل BNC به LAN نیز میگویند.
ویدیو بالن 200 متری
این نوع ویدئوبالن در متراژ 200 متری ارائه شده است.
ویدیو بالن (Video Balun) راهکاری مؤثر برای انتقال تصاویر دوربین مداربسته
ویدئو بالن (Video Balun) یک دستگاه الکترونیکی است که در سیستمهای مداربسته آنالوگ
برای بهبود کیفیت انتقال تصاویر و کاهش هزینههای کابلکشی استفاده میشود.
این دستگاه با تبدیل سیگنالهای نامتعادل به متعادل،
امکان انتقال تصاویر ویدئویی را از طریق کابلهای زوج تابیده (مانند کابل شبکه CAT5/5e/6) فراهم میکند.
مزایای استفاده از ویدئو بالن
کاهش هزینهها: با استفاده از کابلهای UTP بهجای کابلهای کواکسیال، هزینههای کابلکشی بهطور قابلتوجهی کاهش مییابد.
افزایش فاصله انتقال: امکان انتقال تصاویر با کیفیت بالا تا فاصله 300 متر در سیستمهای CVI، AHD و آنالوگ و تا 200 متر در سیستمهای TVI وجود دارد.
کاهش نویز و تداخل: تبدیل سیگنالها به حالت متعادل باعث کاهش تداخلات الکترومغناطیسی و بهبود کیفیت تصویر میشود.
ویژگیهای فنی ویدئو بالن
پاسخ فرکانسی: DC تا 60 مگاهرتز
تضعیف سیگنال: 0.5 دسیبل
نسبت رد حالت مشترک (CMRR): 60 دسیبل
محافظت در برابر ولتاژ ناگهانی: 4 کیلوولت
مقاومت در برابر الکتریسیته ساکن (ESD): 8 کیلوولت
امپدانس: 75 اهم برای BNC و 100 اهم برای ترمینالهای بدون پیچ
دمای کاری: منفی 10 تا مثبت 70 درجه سانتیگراد
کاربردهای ویدئو بالن
سیستمهای نظارتی: اتصال دوربینهای مداربسته به دستگاههای DVR یا مانیتورها
تجهیزات صوتی و تصویری: انتقال سیگنالهای ویدئویی در فواصل طولانی با حداقل افت کیفیت
شبکههای تلویزیونی و رادیویی: استفاده در انتقال سیگنالهای فرکانس بالا بین تجهیزات مختلف
روش استفاده از ویدئو بالن video balun
بدین صورت که یک ویدوئو بالن در ابتدا و یک ویدوئو بالن در انتهای کابل شبکه قرار می گیرد،
یک سر کابل به دوربین و سر دیگر به DVR یا مانیتور متصل می شود،
به عبارتی دیگر با کابل شبکه می توان 4 تصویر انتقال داد.
ویژگی های ویدیو بالن
قابلیت تقویت سیگنال
کاهش اثرات انتقال نویز و اختلالات
استفاده از تکنولوژیهای پیشرفته
تبدیل سیگنالهای آنالوگ به دیجیتال و برعکس
انواع ویدیو بالن Video Balun
Passive Video Baluns:
این مدل فاقد منبع تغذیه اضافه است و از طریق کابل UTP یا شبکه سیگنالها را انتقال میدهند.
Active Video Baluns:
این مدل میتوانند سیگنالها را تقویت کرده و امکان انتقال سیگنالها در مسافتهای بیشتر را هم فراهم کنند.
بالونهای ویدئویی Active نیاز به تغذیه برقی دارند دقیقا برعکس مدل Passive.
HD Video Baluns:
برای انتقال ویدئوها با کیفیتها HD یا K4 باید از مدل HD Video Baluns استفاده کنید.
این مدل از قابلیت انتقال سیگنالها با کیفیت بالا برخوردار است.
بالون / Balun
این وسیله ای است که به ویدئو اجازه می دهد تا از سیم جفت پیچ خورده (Cat 5) به جای کابل کواکس (RG 59) عبور کند.
این دستگاه با امپدانس سیگنال های مختلف مطابقت دارد.
بالون مخفف کلمه balanced-unbalanced است.
در دستگاه فرستنده (دوربین) و دستگاه دریافت کننده (DVR، مانیتور و غیره) نیاز به بالون است.
فاصله غیرفعال می تواند تا 990 اینچ (300 متر) و فعال می تواند تا 9900 اینچ (3 کیلومتر) باشد.
همچنین به عنوان Video Balun نیز شناخته می شود.
مشخصات فنی ویدئو بالن
رزولوشن 8 مگاپیکسل:
ویدئو بالن Guardian dragon تصاویر را با وضوح 8 مگاپیکسل انتقال میدهد
که شفافیت و جزئیات فوقالعادهای را در اختیار شما قرار میدهد.
سیگنال انتقال 1 کانال:
این دستگاه از 1 کانال سیگنال برای انتقال تصاویر استفاده میکند که برای بیشتر نیازهای نظارتی مناسب است.
فاصله انتقال 300 متر:
ویدئو بالن Guardian توانایی انتقال سیگنال تا مسافت 300 متر را دارد، که برای فناوریهای AHD/CVI است.
این مسافت برای فناوری TVI به 200 متر کاهش مییابد.
سازگاری با AHD/CVI/TVI:
این دستگاه با سه فرمت مختلف AHD، CVI و TVI سازگار است
و میتواند با اکثر سیستمهای امنیتی موجود هماهنگ شود.
نوع کابل شبکه UTP CAT 5/5e/6:
ویدئو بالن Guardian dragon از کابلهای شبکه UTP CAT 5/5e/6
برای انتقال سیگنال استفاده میکند که باعث بهبود کیفیت انتقال و کاهش تداخل میشود.
امپدانس کابل:
این دستگاه دارای امپدانس 100 اهم برای کابلهای UTP و 75 اهم برای کابلهای BNC است
که به جلوگیری از اختلالات و حفظ کیفیت سیگنال کمک میکند.
ویژگیها یاد شده به ویدئو بالن 8MP 300M مدل Guardian dragon این امکان را میدهد
که در پروژههای نظارتی با نیاز به انتقال دادههای با کیفیت بالا و مسافتهای طولانی به راحتی استفاده شود.
سایر توضیحات تکمیلی در مورد بالن
بالن در واقع نوعی ترانسفورماتور خاص است که می تواند سیگنالهای الکتریکی را که در حالت تعادل در زمین هستند
(به عنوان دیفرانسیل نیز شناخته می شود) به سیگنالهای نامتعادل (تک پایان) و بالعکس تبدیل کند.
نام “Balun” از دو کلمه BAL (ance) و UN (تعادل) آمده است.
برای ما که مهندس برق نیستیم ، روش دیگر بیان این است
که بالن های تصویری غیرفعال می توانند قدرت سیگنال را افزایش دهند
و به سیستم شما کمک کنند تا به یک نوع کابل به نوع دیگر انتقال یابد.
به عنوان مثال، بیشترین کابل مورد استفاده در صنعت امنیت دیجیتال کابل، کابل کواکسیال RG59 است.
این یک کابل عالی برای کار است، با این وجود RG59 فقط قبل از شروع تخریب سیگنال،
در حدود 600 فوت فاصله کار می کند و باعث کیفیت پایین فیلم می شود.
با استفاده از یک بالن تصویری غیرفعال، می توان سیگنال را در منبع اتصال از RG59 به CaT5E تغییر داد.
این کار به این دلیل انجام می شود که Cat5E برای یک چیز هزینه کمتری دارد ، ثانیا کشیدن آن هنگام نصب آسان است،
به طور کلی از RG59 ارزان تر است و یک balun تصویری غیر فعال
و Cat5E می تواند سیگنالی فراتر از کابل RG59 داشته باشد، معمولاً حدود 1000 تا 1200 فوت.
علاوه بر این، اگر از کابل Cat5E به جای RG59 استفاده کنید، چندین جفت سیم در اختیار خواهید داشت.
RG59 اساساً دارای یک سیم هسته مسی جامد عایق شده با پلاستیک و سپس یک محافظ فلزی (در اصل سیم دوم) است
که سپس توسط پوشش کابل (معمولاً نوعی پلاستیک) پوشانده می شود.
یک دوربین فیلمبرداری دیجیتال برای انتقال سیگنالهای خود از هر دوی این سیمها از هسته مسی و محافظ بیرونی استفاده می کند.
ادامه توضیحات تکمیلی در مورد بالن
با این حال، با استفاده از یک بالن تصویری غیرفعال با کابل Cat5E به 8 (4 جفت) سیم (22) معمولاً دسترسی دارید.
با این کار می توانید به جای 4 کابل RG59 برای 4 دوربین امنیتی فقط از یک کابل Cat5E استفاده کنید.
بسیاری از مردم می گویند که آنها قبلاً هرگز بالون ندیده اند، اما احتمال زیاد وجود دارد.
برخی از تلویزیون های مدل قدیمی مجهز به پلاگین نوع تلویزیون کابلی و بدون اتصال آنتن بودند.
معمولاً کابل نوع RG59 دارای 75 اهم امپدانس است. آنتن اغلب 300 اهم امپدانس داشت.
یک “آداپتور” غالباً همراه تلویزیون با یک شاخه از نوع تلویزیون کابلی نری در یک انتها
و دو اتصال پیچ در انتهای دیگر برای اتصال به آنتن می آید.
این آداپتور در واقع یک بالن است و برای تعادل بین دیفرانسیل امپدانس بین خروجی تلویزیون و آنتن استفاده می شود.
قبل از ادامه کار، اکنون زمان مناسبی برای پرداختن به “منفعل” در ویدئو منفعل است.
بالن ممکن است منفعل یا فعال باشد.
یک بالون ویدیویی فعال تقریباً شبیه یک بالن تصویری منفعل است
با یک تفاوت: ویدیوی بالون فعال به قدرت نیاز دارد. معمولاً اکثر بالن های فعال از 12 VDC استفاده می کنند،
همان نوع نیرویی که سیستم ویدیوی دیجیتال برای دوربین ها استفاده می کند.
بالن های ویدئویی فعال، بسته به نوع و غیره، مانند آنچه در مثال ما در بالا از بالون منفعل استفاده شده
و دارای دامنه 1000 – 1200 فوت است، می توانند سیگنال را از Cat5E به بالا تا طول 4000 – 5000 افزایش دهند.
نتیجهگیری ویدیو بالن 4MP 300M مدل HDT
ویدئو بالن با ارائه راهکاری مقرونبهصرفه و کارآمد، نقش مهمی در بهبود کیفیت و کاهش هزینههای سیستمهای مداربسته ایفا میکند.
با انتخاب ویدئو بالن مناسب، میتوانید از انتقال تصاویر با کیفیت بالا و بدون تداخل در فواصل طولانی اطمینان حاصل کنید.
پیشنهاد می شود قبل از خرید تنوع محصولات مشابه را
در فروشگاه اینترنتی نیک نام تِک بررسی کرده و سپس اقدام به خرید نمایید.
جهت مشاهده و خرید محصولات مشابه اینجا را کلیک کنید.
