آداپتور تبدیل کابلی POE مدل Splitter and Injector

POE یک تبدیل بسیار پرکاربرد برای قطعاتی است که قابلیت دریافت توان از کابل شبکه را ندارند.

این مبدل در تجهیزات اینترنتی و شبکه مانند مودم، دوربین های IP، روتر، کامپیوترها و … کاربرد بسیار زیادی دارد.

کابل تبدیل POE این تکنولوژی را دارد که علاوه بر اطلاعات جریان الکتریکی را نیز  از خود عبور بدهد.

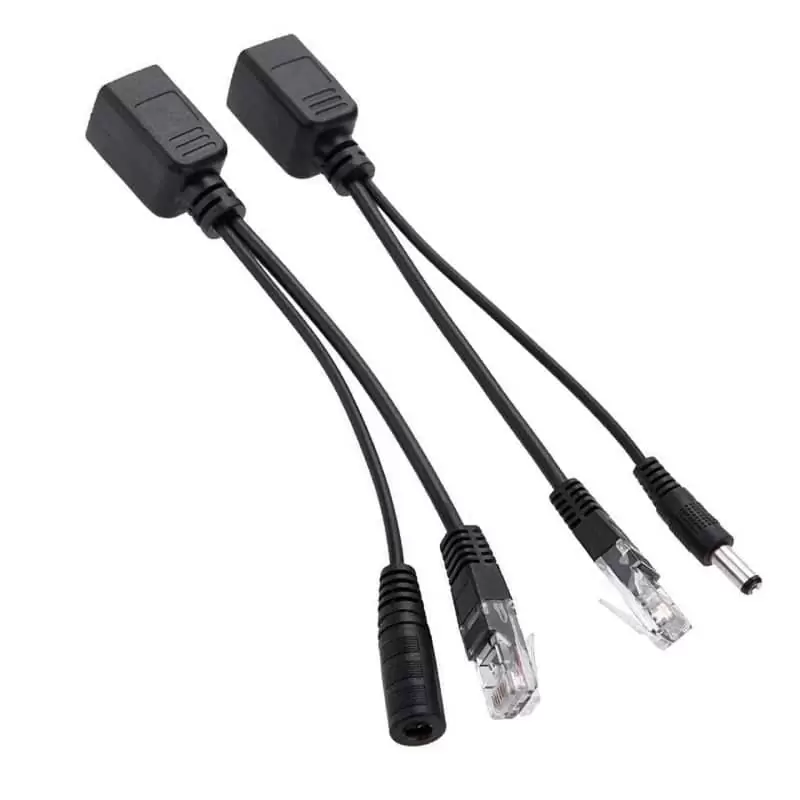

تبدیل POE Splitter در بسته بندی خود دارای یک اسپلیتر PoE و یک اینجکتور PoE جهت اتصال به دوربین های مداربسته می باشد.

اسپلیتر و اینجکتور تبدیل POE هر دو از مشخصات یکسانی برخوردارند

و دارای دو پورت شبکه RJ45 10\100Mbps به صورت نری و مادگی و یک کانکتور آداپتور با سایز 5.5 در 2.1 میلیمتر می باشد.

هر دو قطعه تبدیل POE از کابل شبکه های CAT5, CAT5e, CAT6, CAT6a, CAT7 پشتیبانی می کند و ولتاژ آن ها 12 ولت DC می باشد.

آداپتور POE

مبدلی است که با استفاده از آن شما می‌توانید برق و اطلاعات را از طریق کابل شبکه و به فاصله 30 الی 40 متر انتقال دهید.

این کیت دارای دو دستگاه است که یکی از آن‌ها Injector و دیگری Splitter می‌باشد.

Injector در مبدا قرار می‌گیرد و برق و دیتا (اطلاعات) را از طریق یک کابل شبکه انتقال می‌دهد

در حالی که اسپلیتر (Splitter) در مقصد قرار گرفته و برق و دیتا را از طریق دو کابل شبکه و برق به دستگاهی که شما می‌خواهید انتقال می‌دهد.

بنابراین شما می‌توانید دستگاه‌هایی را که دارای پورت شبکه هستند

را در هر جایی که می‌خواهید قرار دهید بدون اینکه نگران نزدیک بودن منبع برق به دستگاه خود باشید.

به عنوان مثال شما یک آنتن را بر روی بلندترین قسمت یک ساختمان قرار می‌دهید

و نمی‌توانید برق آن‌را از طریق کابل برق تامین نمایید ولی قابلیت کشیدن کابل شبکه را دارید،

اینجاست که این محصول به کار شما می‌آید و می‌تواند به شما کمک کند

شما می‌توانید این محصول را از طریق آداپتور به برق متصل نمایید

و از پورت شبکه یک کابل شبکه به آنتن بکشید که هم برق آن‌را تامین کند و هم اطلاعات را برای شما انتقال دهد.

البته این محصول قابلیت اتصال به دستگاه‌های دیگری مانند دوربین‌های تحت شبکه PoE و غیر POE را نیز دارد.

شایان ذکر است بایستی آداپتور مناسب دوربین مداربسته یا شبکه با دستگاه مقصد به صورت جداگانه تهیه گردد.

آداپتور تبدیل نر و مادگی POE کابل دار نر و ماده

آداپتور POE با دو کابل برق نر و ماده کابل آداپتور POE مخفف واژه Power Over Ethernet است که به معنی انتقال برق بر روی کابل شبکه است.

یک سری از Device ها داخل شبکه هستند که برای تأمین منبع تغذیه خود احتیاج به ولتاژ DC دارند

و اگر بخواهیم برق را برای این Device ها فراهم کنیم، باید یک آداپتور بخریم، اما اگر دستگاه ما POE را پشتیبانی کند،

می‌توانیم در این فن‌آوری بدون نیاز به کابل‌کشی جداگانه برق، با استفاده از دو زوج کابل شبکه، برق موردنیاز تجهیزات شبکه را فراهم کنیم.

آداپتور POE با دو کابل برق نر و ماده راهي است كه به كمک آن ميتوان دوربينها را از طريق كابل اترنت تغديه كرد

و در عين حال از طريق همان كابل آنها را به شبكه متصل نمود.

با POE در حالي كه يک اتصال دائم و پايدار ميان دوربين و شبكه وجود دارد؛

بدون نياز به كابل كشي اضافه برای برق مورد نياز دوربين، از همان كابل شبكه استفاده مي شود.

در صورت استفاده از دوربين های POE، نياز داريد از سوئيچهايي در شبكه استفاده كنيد كه اين قابليت را پشتيباني كنند

و مبتني بر POE باشند و بتوانند همراه با ديتا، انرژی دستگاههای متصل شده را نيز تأمين كنند.

کاربرد POE

1. نقاط دسترسی بی‌سیم Access Point
2. تلفن‌های IP
3. دوربین‌های امنیتی
4. انتقال صدا بر روی اینترنت
5. هماهنگی چندین دستگاه درکنار هم
6. دستگاه‌های هشداردهنده
7. دستگاه‌های تشخیص امواج

نحوه کار POE

در فن‌آوری POE، به دو جفت از چهار جفت کابلی که برای انتقال داده است، جریانی هم‌ارز و متعادل وارد می‌شود

به‌طوری‌که سوییچ POE جریان را به جفت‌های انتقال وارد می‌نماید.

این عمل توسط پین‌های 1-2 و 3-6 انجام می‌شود.

مزایای آداپتور POE

از مزایای استفاده از POE نسبت به کابل‌کشی، می‌توان به موارد زیر اشاره نمود:
1. هزینه پایین‌تر
2. میزان خرابی کمتر
3. تعمیر و نگهداری آسان‌تر
4. نصب و راه‌اندازی آسان‌تر
5. انعطاف‌پذیری بیشتر

نحوه كار POE

POE از يک كابل شبكه Cat5, Cat5e, Cat6 و يا Cat7 برای اتصال برق و شبكه به دوربين استفاده مي كند.

دوربين های تحت شبكه ای كه دارای قابليت POE هستند؛

دارای يک سوييچ برق اختصاصي داخلي مي باشند كه امكان ارسال برق از طريق كابل شبكه را مهيا مي كند.

در حالي كه دوربين هايي كه فاقد اين سوييچ هستند (دوربين هايي كه قابليت POE ندارند)

فقط قادر به ارتباط با شبكه از طريق كابل اترنت مي باشند و نياز به تغذيه ی جداگانه دارند.

در سيستمهای نظارت تصويری اتصال به شبكه از اهميت زيادی برخوردار مي باشد؛

چرا كه از طريق شبكه تصاوير به NVR منتقل شده و ضبط مي شود.

برخلاف اتصال های وايرلس، اتصال POE به طور مستمر و دائم ارتباط مابين دوربين و شبكه را حفظ مي كند.

به اين معنا كه دوربين IP شما قادر به ارسال تصاوير بصورت پايدار و بدون قطعي احتمالي به سمت NVR مي باشد.

همچنين در اتصال مستقيم سرعت انتقال اطلاعات بالتر از اتصال وايرلس مي باشد.

POE Injector چیست؟

برای انتقال برق به صورت POE به دوربین مداربسته تحت شبکه (IP) باید به دو زوج سیم از کابل شبکه برق وارد شود.

اینکار می تواند توسط روش های مختلفی انجام شود. یکی از راه ها استفاده از منبع تغذیه POE یا دستگاه POE Injector می باشد.

این دستگاه وظیفه تزریق انرژی برق را به کابل شبکه بر عهده دارد و می توان از آن برای تامین برق دوربین مداربسته استفاده نمود.

POE Injector ها با ظرفیت های مختلف تولید می شوند

و با توجه به تعداد پورت های ورودی و خروجی خود می توانند برق یک یا چند دوربین مداربسته یا دستگاه شبکه را به صورت POE تامین نمایند.

این اینجکتور POE ولتاژهای 12V را ساپورت می کند.
